AnĆ”lisis de Ćrbol de Fallas (FTA) y el AnĆ”lisis de Ćrbol de Eventos (ETA)
Analiza, comprende y controla los eventos crĆticos que afectan la seguridad y confiabilidad de tus sistemas.
FTA y ETA
AnĆ”lisis de Ćrbol de Fallas (FTA) y el AnĆ”lisis de Ćrbol de Eventos (ETA)
ĀæQuĆ© es un FTA?
El AnĆ”lisis de Ćrbol de Fallas (FTA, por sus siglas en inglĆ©s) es una metodologĆa deductiva que permite identificar las causas raĆz que pueden conducir a un evento no deseado, como una falla crĆtica, un accidente o la pĆ©rdida de una funciĆ³n esencial del sistema.
El FTA parte de un evento superior (top event) y, mediante lĆ³gica booleana (AND / OR), descompone el problema hasta llegar a fallas bĆ”sicas de componentes, errores humanos o fallas externas.
Esta metodologĆa permite comprender cĆ³mo interactĆŗan las fallas, evaluar probabilidades y priorizar acciones de mitigaciĆ³n.
ĀæQuĆ© es un ETA?
El AnĆ”lisis de Ćrbol de Eventos (ETA, por sus siglas en inglĆ©s) es una metodologĆa inductiva que evalĆŗa quĆ© puede suceder despuĆ©s de que ocurre un evento iniciador, analizando las posibles secuencias de Ć©xito o falla de las barreras de protecciĆ³n.
El ETA permite modelar escenarios y consecuencias, evaluando cĆ³mo responden los sistemas de seguridad, procedimientos operativos y salvaguardas ante un evento inicial.
Es especialmente Ćŗtil para evaluar riesgos, consecuencias y niveles de protecciĆ³n en sistemas crĆticos.
ĀæCĆ³mo funcionan un FTA y ETA?
FTA y ETA se complementan para ofrecer una visiĆ³n completa del riesgo:
FTA responde a la pregunta:
ĀæPor quĆ© puede ocurrir este evento?
ETA responde a la pregunta:
ĀæQuĆ© sucede si este evento ocurre?
Ambas metodologĆas permiten cuantificar probabilidades, evaluar escenarios complejos y tomar decisiones tĆ©cnicas basadas en datos reales, no en supuestos.
Pasos Fundamentales para construir un FTA
Definir el evento superior
Se identifica claramente el evento no deseado que se desea analizar, como una parada total del sistema, una liberaciĆ³n peligrosa o una falla de seguridad.
Descomponer el sistema en causas lĆ³gicas
El evento superior se descompone en eventos intermedios y bĆ”sicos mediante puertas lĆ³gicas AND / OR, representando cĆ³mo las fallas individuales contribuyen al evento principal.
Evaluar probabilidades y criticidad
Se asignan tasas de falla o probabilidades a los eventos bĆ”sicos, permitiendo cuantificar el riesgo y priorizar acciones de mejora sobre los elementos mĆ”s crĆticos.
Pasos Fundamentales para construir un ETA
Definir el evento iniciador
Se selecciona el evento inicial que puede desencadenar una secuencia de consecuencias, como la falla de un equipo o una desviaciĆ³n operativa.
Analizar las barreras de protecciĆ³n
Se evalĆŗa el comportamiento de sistemas de seguridad, alarmas, procedimientos y respuestas operativas, considerando escenarios de Ć©xito o falla.
Evaluar escenarios y consecuencias
El anĆ”lisis permite identificar las distintas rutas posibles y sus consecuencias, facilitando la toma de decisiones para reducir impactos sobre personas, activos y operaciĆ³n.
Ejemplo PrƔctico
Combinando FTA y ETA
Imagina un sistema de almacenamiento de un fluido inflamable en una planta industrial. Con FTA, se analiza el evento superior: liberaciĆ³n no controlada del fluido. El Ć”rbol identifica causas como fallas en vĆ”lvulas, errores operativos y pĆ©rdida de contenciĆ³n, permitiendo priorizar los componentes mĆ”s crĆticos. Luego, con ETA, se evalĆŗa quĆ© ocurre si la liberaciĆ³n sucede:
- ĀæFunciona el sistema de detecciĆ³n?
- ĀæSe activa la contenciĆ³n secundaria?
- ĀæResponde adecuadamente el personal?
Este enfoque combinado permite comprender el riesgo completo, desde la causa hasta la consecuencia, y definir estrategias de mitigaciĆ³n mĆ”s efectivas.
ĀæPor quĆ© aplicar FTA y ETA en una organizaciĆ³n?
Aplicar FTA y ETA permite a las organizaciones anticipar escenarios crĆticos, evaluar la efectividad de sus barreras de protecciĆ³n y fortalecer la seguridad de procesos y sistemas.
Estas metodologĆas son clave para: Analizar fallas complejas con mĆŗltiples causas, reducir riesgos de seguridad y ambientales, soportar decisiones de inversiĆ³n en protecciĆ³n, cumplir requisitos normativos y auditorĆas, mejorar la confiabilidad y disponibilidad de activos crĆticos
El resultado es una organizaciĆ³n que gestiona el riesgo de forma estructurada y cuantificable.
Principales aplicaciones del FTA y ETA
Seguridad de procesos
Evaluar escenarios de accidentes mayores y fallas de protecciĆ³n.
IngenierĆa y diseƱo
Validar diseƱos y sistemas de seguridad desde la etapa conceptual.
GestiĆ³n de riesgos
Cuantificar riesgos y soportar anƔlisis QRA y SIL.
Mantenimiento y confiabilidad
Identificar componentes crĆticos y priorizar acciones preventivas.
Cumplimiento normativo
Respaldar estudios exigidos por normativas de seguridad industrial.
El poder de Isograph
Isograph RWB es una de las plataformas mƔs robustas a nivel mundial para el anƔlisis de FTA y ETA, permitiendo modelar sistemas complejos de forma clara, trazable y cuantificable.
Con Isograph, las organizaciones pueden:
Construir Ɣrboles de fallas y eventos de forma grƔfica
Calcular probabilidades y frecuencias automƔticamente
Integrar FTA y ETA con RBD, LCC y HAZOP
Mantener un historial completo de anƔlisis y decisiones
Imagina una instalaciĆ³n crĆtica que necesita justificar mejoras en sus sistemas de seguridad.
Con Isograph RWB, el equipo puede demostrar tĆ©cnicamente cĆ³mo cada barrera reduce el riesgo total del sistema.

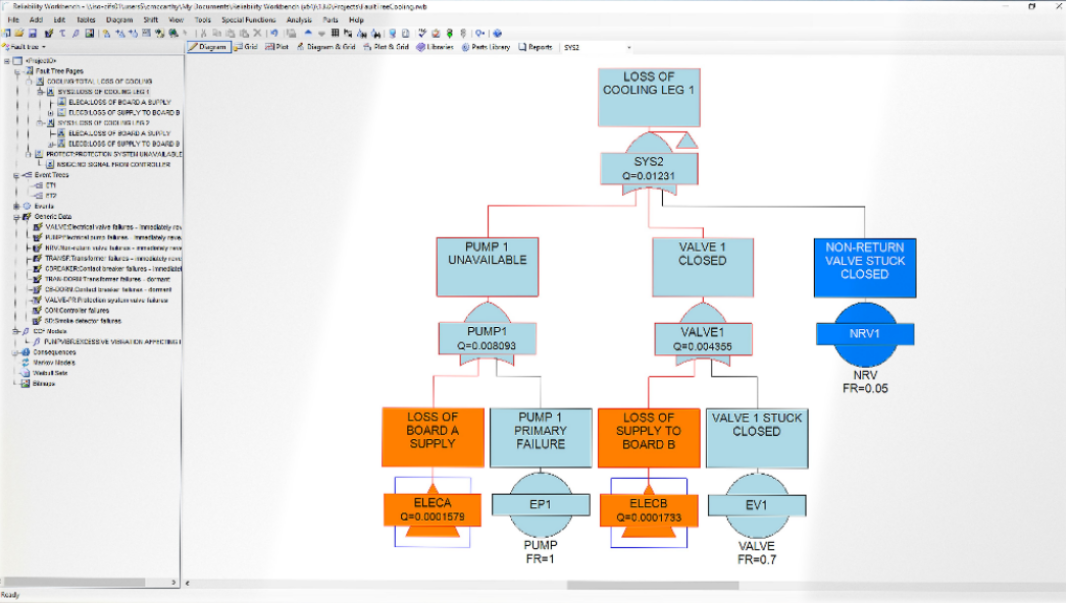

FAULTTREE+ Diagram
